32일차. Graphite Vol. 3 (feat. GRAPHITE GASKET)



그라파이트 가스켓/graphite gasket는 천연 흑연을 정연하여 결합제나 첨가제를 사용하지 않고 sheet형상으로 만든 것으로 그라파이트 타공판가스켓, 순수그라파이트가스켓, 그라파이트메쉬망 가스켓, 그라파이트금속판가스켓 등이 있음.



내열성,내약품성과 유연성, 압축 복원력이 뛰어나 가스켓은 물론 밸브 팩킹 등에 쓰이는 GRAPHITE MOLD PACKING,등 저온에서 고온까지 폭넓게 사용 됨

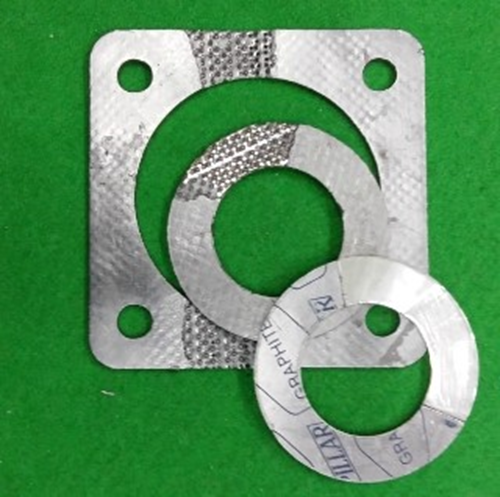

1. 그라파이트 가스켓 제품/ GRAPHITE GASKET

1) 그라파이트 가스켓 종류

(1) 순수 그라파이트 가스켓

(2) 그라파이트 타공판 가스켓

(3) 메쉬망 그라파이트 가스켓

(4) 316 박판 그라파이트 가스켓





2) 두께

0.2T에서 10.0T까지 다양한 두께로 제작 가능 함.

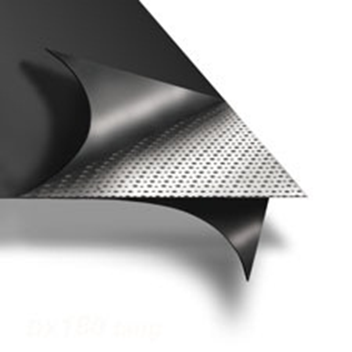

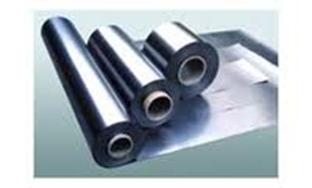

2. 그라파이트 시트 / GRAPHITE SHEET

본 제품은 팽창 흑연 Sheet사이에 금속박판, 금속망 또는 금속 타공망으로 결합되어 제작된 것으로 100% 천연 흑연의 뛰어난 내열성, 내약품성, 불침수성을 갖고 있어 윤활성, 압축성, 탄성 등의 성질이 뛰어나 GASKET 재료로 폭넓게 사용됨.

규격 : 0.2, 0.5, 0.8, 1.5, 2.0, 2.4, 3.0mm

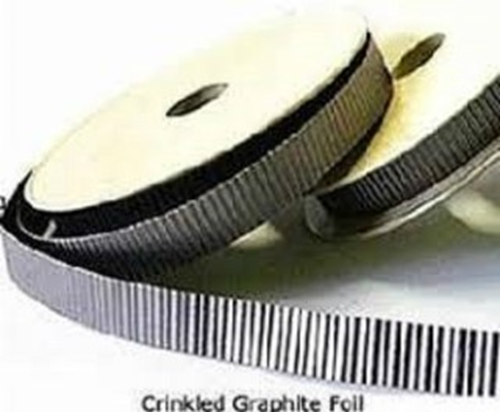

3. 그라파이트 테이프(GRAPHITE TAPE)

사용온도 : -160˚C  600˚C MAX

두께 : 0.5T

폭 : 12mm, 16mm, 19mm, 25mm

길이 : 15M

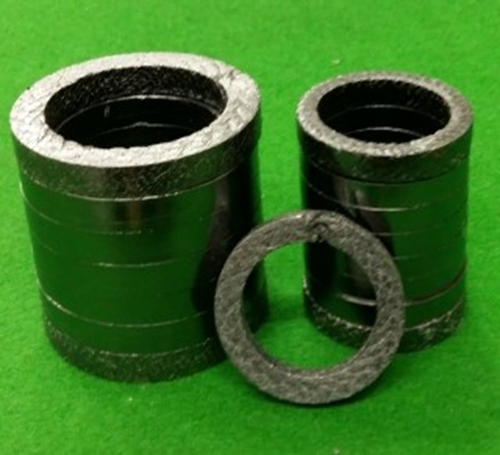

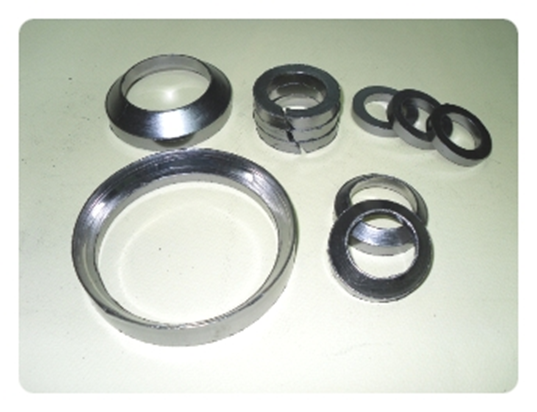

4. 그라파이트 몰드패킹 / GRAPHITE MOLDED PACKING

그라파이트 SHEET를 얇은 금속판으로 보강하여 금형에 넣어 압축 성형한 팩킹으로 고온 ,고압가스라인, 극저온체, LNG 등의 밸브나 펌프용으로 사용함

온도:  -260℃~800℃

압력 : 400㎏/㎠



그라파이트 가스켓 작업 제품 중

그라파이트 타공판으로 작업입니다

사진의 두께는 3T이며

1T, 1.5T, 2T, 3T. 5T 등 두께는 다양합니다



*출처: https://blog.naver.com/upi009/90054107800
