파워 인버터 또는 인버터(영어: power inverter 또는 inverter)는 직류(DC) 성분을 교류(AC) 성분으로 바꾸기 위한 전기변환장치를 호칭한다. 적절한 변환 방법이나 스위칭 소자, 제어 회로를 통해 원하는 전압과 주파수 출력값을 얻는다.

(e.g. 주파수 범위: 50hz / 60hz | 전압범위: 100Vac, 110Vac, 115Vac, 120Vac, 200Vac, 220Vac, 230Vac, 240Vac)
인버터는 특정 전원 소스(전압원, 전류원, 주파수, 크기, 방향)를 다른 성분의 전원으로 사용하기 위해 사용하는 전력 변환기 중 출력이 AC Source 형식의 변환기를 총칭하는 단어이다. 주요 인버터의 종류는 다음과 같이 참고할 수 있다.



자동차에 들어간 직류 12볼트를 교류 115V로 변환하는 인버터 장치. 1.2A의 교류 전원을 공급할 수 있는 장치이다.







전력용 인버터
일반적으로 사용하는 DC-AC 전력변환의 인버터. 주파수 및 전압이 고정되어 있거나 변경 가능하더라도 운전중 조작이 불가능한것이 특징. 출력파형과 드라이브 방식에 따라 4가지 종류로 나뉜다.

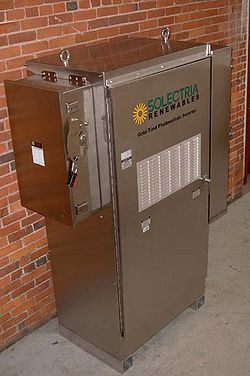

Solectria Renewables 사의 전력용 인버터. 계통연계가 가능하다.







전동기 제어 인버터
전동기 제어에 사용되는 인버터. 동기전동기와 유도전동기에서 사용하는 인버터 방식은 확연히 다르다. 입력전압은 대체로 사용하는 영역에 따라 다른데, RC에서 사용하는 인버터(전자변속기 라고도 부른다.)는 3.7~48v 사이의 저압에서 작동하나, KTX-산천과 같은 농형 유도전동기용 인버터의 경우 1200Vrms 의 전원을 정류하여 사용한다. 사용되는 소자에 따라 다르지만, 대부분이 VVVF 동작을 한다. 드라이브 주파수는 규모가 커질수록 작아지는 경향이 큰데, 이는 FET 나 IGBT의 게이트 제어 시 대형 기기일수록 게이트충전전하량이 커져 고주파 스위칭을 할 수 없기 때문이다. Castle 사 RC용 인버터의 케리어가 8~16Khz 인 반면 현대로템의 인버터의 케리어가 4Khz 로 동작하는 것이 이러한 이유이다.

Tobu 열차에 사용되는 VVVF 형 주 동력 인버터. IGBT를 쓴다.







조명용 인버터
CCFL, EEFL, EL, HFL 등 여러 조명장비에 고전압 고주파수의 교류전원을 인가하는 인버터들. 특히 FL(형광램프) 형식의 조명에 많이 사용된다. 최근의 무전극 램프도 마그네트론을 구동하기 위한 Mhz 급 인버터가 쓰인다.

필립스 사의 무전극 램프 제품의 도형. 하얀색 박스가 인버터이다.
